點擊圖片查看大圖屏幕尺寸：4.5英寸
重量：0.5kg
 |
SIMATIC 操作員面板 OP77A 背光照明液晶顯示屏，4.5" 顯示屏，具圖形能力，MPI/PROFIBUS-DP 接口（高 1.5MB），用于通過 WINCC FLEXIBLE 2004 COMPACT HSP 及以上版本進行組態；包含開放源代碼軟件，免費提供。 有關詳細信息，請見
|
上海翰粵是西門子工控及自動化產品授權分銷商歡迎來電咨詢！
聯系人：鄭轅鴻先生（銷售工程師）
手機：13585754803 商務QQ：1620718203
電話（TEL）:021-60531296 傳真（FAX）:021-57657276
郵箱:zx2013888@163.com 網站：www.hanyue.cc
24小時銷售技術服務熱線：13585754803
Overview
- 可以直接操作監控機器和設備的緊湊型操作面板。
- 圖形顯示新策略： 小巧而靈活
- 像素圖形 4.5" LCD，單色
- 23 個可系統功能鍵，其中有 8 個是自由組態和自由定義說明的功能鍵 (4 個帶有 LEDs)
- 所有接口（例如 MPI, PROFIBUS DP）都內置。
- 和 OP 77B 一起是 OP7 的升級產品。
請問OP77A如何做出菜單界面效果的畫面,就是用上下鍵高亮菜單條，像S150變頻器柜門上的Panel的顯示效果?或者有范例下載嗎？謝謝
這個不復雜吧
建個內部變量，上下鍵改變變量的數值，用變量的值給相應的菜單條做顏色變換就可以了
-------------------------------------------------------------------------------------------------------------------------------------
大家好，我公司有一些觸摸屏畫面上是英語的，近老板要求我們將界面轉換成中文界面，我在源程序上將英文變成中文，下載到OP77A的面板上我改成中文的都是空白，而英文的確可正常顯示，各位大俠如何才能將英文的轉換成中文的，謝謝大家了

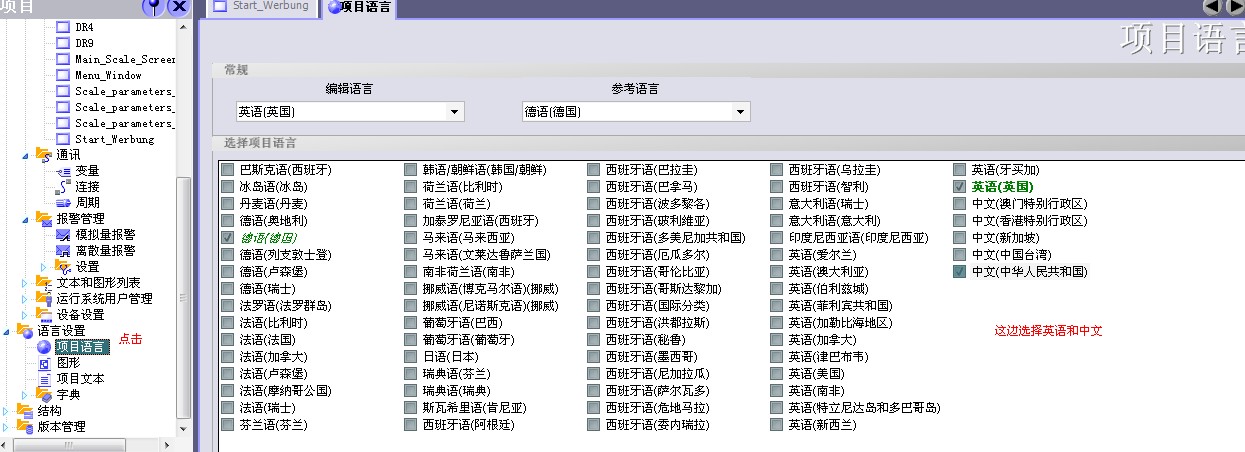

WinCC Flexible里左邊欄有設置項目語言的
如果是ProTool則是在菜單-系統-語言分配里組態
不知道你有沒有選擇中英文切換按鈕。貼個圖給你看看
-------------------------------------------------------------------------------------------------------------------------------------
沒連接面板OP77A之前，通訊和運行都正常，連接上OP77A后，CPU報系統故障，并且在運行情況下STOP燈亮，錯誤診斷信息為：
Event 1 of 10: Event ID 16# 2522
Area length error when reading
Global DB, bit access, Access address: 670
Requested OB: Programming error OB (OB121)
Priority class: 1
Internal error, Incoming event
06:57:12.191 PM 04/01/2010
vent 2 of 10: Event ID 16# 2522
Area length error when reading
Global DB, word access, Access address: 656
Requested OB: Programming error OB (OB121)
Priority class: 1
Internal error, Incoming event
提示你安裝OB121編程故障組織塊，檢查一下程序。
Area of application
OP 77A 操作員面板可用于所有現場機器安裝監控應用，不管是加工自動化，還是過程自動化或維修自動化。 它們?cè)诟鱾€(gè)部門中有著廣泛的應用。
OP7 兼容性
- 與 OP7 相同安裝開孔
- OP7 組態軟件可從 ProTool/Lite, ProTool and ProTool/Pro 中下載。
移植手冊具有對通過 OP7 或 ProTool 進行組態的重要差別的說明。
