環(huán)球塑化網(wǎng) www.PVC123.com 訊：

　　聚氯乙烯(加或不加增塑劑)，在進行適當穩(wěn)定處理的情況下所制成的薄膜，基本上具有下述外觀：用懸浮法樹脂制得的薄膜是透明、無色直至微黃色。若使用乳液法聚氯乙烯，則薄膜稍呈不透明狀。若要求薄膜具有顏色，則需要在配方中加入無機顏料。

　　用以使聚氯乙烯薄膜著色的物質，基本上都是顏料。顏料不同于染料之處，在于不溶于溶劑和增塑劑。可溶性染料能從薄膜中析出，并從而使所接觸的其它薄膜或布墓等著色。加入聚氯乙烯的顏料必須有足夠的耐光、耐氣候和耐熱穩(wěn)定性。只有這樣，才能在整個薄膜制造過程中不會出現(xiàn)自身分解，并在長期的光和氣候作用下不變色，褪色。不論有機或無機顏料，都可用于聚氯乙烯著色。無機顏料包括鉻黃，鉬紅，氧化鉻綠，鎘紅、氧化鐵黃以及二氧化鈦。不論，就色調或色度而言，這些顏料都還不能滿足許多用途的麥：求。因此，也使用一些有機顏料，主要品種是藍色和綠色酞菁顏料。

　　各種顏色的有機顏料，色調都很鮮艷，用其著色的薄臟具透明性。如摻入二氧化鈦和其它有色無機顏料，可制得透明和不透明的著色薄膜。在軟薄膜的制造中，二氧化鈦主要用作白色顏料，可使彩色顏料增加亮度和遮蓋力。二氧化鈦有兩種晶形，并具有不同的色調和光穩(wěn)定性。就純白色的二氧化鈦而言，銳鈦礦型二氧化鈦的光穩(wěn)定性差，而金紅石型二氧化鈦的光穩(wěn)定性則很好。

　　大多數(shù)彩色顏料的加入量，根據(jù)所要求的色調和遮蓋力，以及所要求的鮮艷程度和薄膜厚度而異。一般為混合料總重量的0.5～3%，若要求透明，則使用0.05～0.5%就夠了。

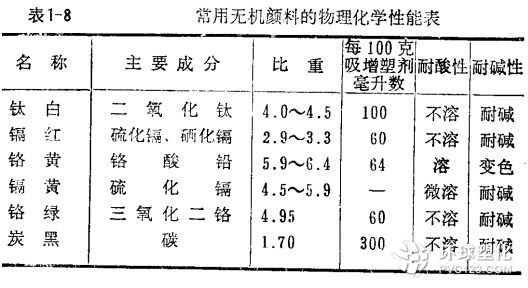

　　炭黑是一種常用的黑色顏料，其著色力很強，故用量最少。為了使聚氯乙烯軟薄膜具有金屬和珍珠光澤，則使用鋁粉和青銅粉，天然和人造珠光顏料。幾種常用的無機顏料的物理化學性能見表1—8。
